カラーTVフォーマット　ボード

概　　要

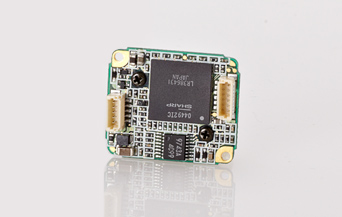

1/4"　25/40万画素のTVフォーマットカラーボードカメラ

特　　徴

小型・軽量の装置組み込み用に最適なカラーカメラ
CSマウント・f=2.3mm固定レンズ・レンズ無し　から選択可能

製品ラインアップ

解像度		25万画素	25万画素	40万画素	40万画素
型番	モノクロ	-	-	-	-
型番	カラー	STC-N54F	STC-P54F	STC-N64F	STC-P64F
撮像方式		NTSC	PAL	NTSC	PAL
解像度（Pixel）		510×492	500×582	768×582	752×582
センサーサイズ		1/4型	1/4型	1/4型	1/4型
セルサイズ（V × H、μm）		7.15×5.55μm	7.3×4.7μm	4.75×5.55μm	4.85×4.65μm
撮像面積（V × H × D、mm）		2.7×3.6×4.5	2.7×3.6×4.5	2.7×3.6×4.5	2.7×3.6×4.5
センサー	モノクロ	-	-	-	-
センサー	カラー	ICX642	ICX643	ICX648BKA	ICX649BKA
レンズマウント		CSマウント/固定レンズ	CSマウント/固定レンズ	CSマウント/固定レンズ	CSマウント/固定レンズ

共通仕様

走査方式	2:1インターレース
映像出力	VBS 1.0Vp-p 75Ω
露光時間	NTSC：1/100,000 ～ 1/60秒、PAL：1/100,000 ～ 1/50秒、オートシャッター
通信機能	+3.3V UART通信 (通信治具 JIG-USB1)
レンズマウント	CSマウント、固定レンズ、ピンホールレンズ、レンズなし
光学フィルター	赤外線カットフィルター有り
電源	+5.0 ～ +12.0Vdc　　0.6W以下
外形寸法、重量	26(W)×22(H)×＊＊(D)mm、＊コネクタ部含まず、奥行きはモデルにより異なる

ラインアップ表

解像度	型番		レンズマウント
解像度	NTSC	PAL	レンズマウント
25万画素	STC-N54F	STC-P54F	レンズ無し
	STC-N54FL	STC-P54FL	f=2.3㎜　固定レンズ付
	STC-N54FCS	STC-P54FCS	CSマウント
	STC-N54FP	STC-P54FP	ピンホールレンズ
40万画素	STC-N64F	STC-P64F	レンズ無し
	STC-N64FL	STC-P64FL	f=2.3㎜　固定レンズ付
	STC-N64FCS	STC-P64FCS	CSマウント
	STC-N56FP	STC-P64FP	ピンホールレンズ
