カラーTVフォーマット ケース/ボード
概 要

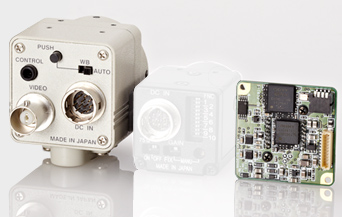

1/3型 40万画素のTVフォーマットカラーCCDカメラ
特 徴
ケース・ボード形状や機能で、20のラインアップから選択可能
フリッカや逆光の補正モード有り
近赤外領域対応の高感度タイプもラインアップ（型番は－の後にHを付ける）
製品ラインアップ
| 解像度 | 40万画素 | 40万画素 | |
|---|---|---|---|
| 型番 | モノクロ | - | - |
| カラー | STC-N63S | STC-P63S | |
| 撮像方式 | NTSC | PAL | |
| 解像度（Pixel） | 768 × 494 | 752 x 582 | |
| センサーサイズ | 1/3型 | 1/3型 | |
| セルサイズ（V × H、μm） | 7.40 × 6.35μm | 7.40 × 6.50μm | |
| 撮像面積（V × H × D、mm） | 3.7 × 4.9 × 6.1 | 4.3 × 4.9 × 6.5 | |
| センサー | モノクロ | － | － |
| カラー | ICX638BKA | ICX639BKA | |
| レンズマウント | CSマウント | CSマウント | |
共通仕様
| 走査方式 | 2:1インターレース |
|---|---|
| 映像出力 | VBS 1.0Vp-p 75Ω ※一部機種 Y/C 出力 |
| 露光時間 | NTSC：1/60 ～ 1/100,000秒、PAL：1/50 ～ 1/100,000秒、オートシャッター |
| 通信機能 | +3.3V UART通信 (通信治具 JIG-USB2) (N/P63SBJ・SBTを除く) |
| レンズマウント | CSマウント、（N/P63SL・SCLを除く） |
| 光学フィルター | 赤外線カットフィルター有り |
| 電源 | +8.0 ～ +13.0Vdc 1.0W以下 |
| 外形寸法、重量 | 36(W)×42.5(H)×36.5(D)mm、＊コネクタ部含まず・トリポット座含む, 約70g （ケースタイプを代表として記載） |
ラインアップ表
| 形状 | 型番 | 機能 | |||||
|---|---|---|---|---|---|---|---|
| NTSC | PAL | マウント | ホワイトバランス | 映像出力 | レンズアイリス | 通信機能 | |
| ケース | STC-N63SBJ | STC-P63SBJ | CSマウント | AWB | BNC | DC IRIS | － |
| STC-N63SBT | STC-P63SBT | ||||||
| STC-N63SCJ | STC-P63SCJ | AWB / PSW | BNC・Y/C | － | +3.3V UART | ||
| STC-N63SCT | STC-P63SCT | ||||||
| STC-N63SCC | STC-P63SCC | ||||||
| ボード | STC-N63SCS | STC-P63SCS | BNC | － | |||
| STC-N63SBCS | STC-P63SBCSDC IRIS | ||||||
| STC-N63SCCS | STC-P63SCCS | BNC・Y/C | － | ||||
| STC-N63SL | STC-P63SL | 固定レンズ | BNC | ||||
| STC-N63SCL | STC-P63SCL | BNC・Y/C | |||||
