DVI/SDI SDImodel

概  要

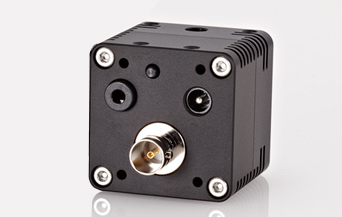

720Pハイビジョン、1080Pフルハイビジョン HD-SDI出力 カラーカメラ

特  徴

汎用性が高いBNCコネクタでモニターへダイレクト接続
長距離映像伝送に適しています
オプションのリモコンユニットを使って、画面上にクロスラインやシャドーマスク表示可能
HD93SDIは従来品(HD133SDI)に対し感度が1.5倍になり、今まで以上に明るくなりました。
Fullハイビジョン1080Pモデルも登場し、より高解像度の画像を取得できます。

解像度 ハイビジョン720P ハイビジョン720P ハイビジョン720P Fullハイビジョン1080P Fullハイビジョン1080P
型番 モノクロ
カラー STC-HD93SDI STC-HD93SDI-B STC-HD93SDI-CS STC-HD203SDI STC-HD203SDI-CS
フレームスピード 60fps 60fps 60fps 60fps 60fps
解像度(Pixel) 1280 x 720 1280 x 720 1280 x 720 1920 x 1080 1920 x 1080
センサーサイズ 1/3型 1/3型 1/3型 1/2.8型 1/2.8型
セルサイズ(V×H、μm) 4.08μm×4.08μm 4.08μm×4.08μm 4.08μm×4.08μm 2.8μm×2.8μm 2.8μm×2.8μm
撮像面積(V×H×D、mm) 2.9×5.2×6.0 2.9×5.2×6.0 2.9×5.2×6.0 3.0×5.4×6.2 3.0×5.4×6.2
センサー モノクロ
カラー ICX445AQA ICX445AQA ICX445AQA IMX136 IMX136
レンズマウント Cマウント Cマウント CSマウント Cマウント CSマウント

共通仕様

映像階調 Y10bit C10bit
インターフェース HD-SDI(YPbPr、SMPTE292M準拠)BNCコネクタ
露光時間 最小露光時間:10μsec(60fps、59.94fps)、11.9μsec(50fps)、最大露光時間:1フレーム期間、オートシャッター
通信機能 +3.3V UART通信(通信治具:JIG-USB-HD)、オンスクリーンディスプレイ(リモコンユニット:RC-HD133)
レンズマウント Cマウント、CSマウント
光学フィルター 赤外線カットフィルター有り
電源 +9.0 ~ +15.0Vdc  3.0W以下 (HD133SDIを代表として記載)
外形寸法、重量 40(W)×40(H)×45.8(D)mm、*コネクタ部含まず, 約120g
