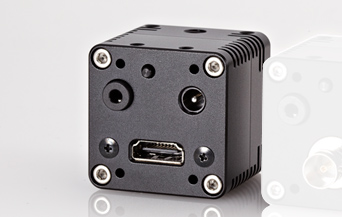

DVI/SDI DVImodel

概　　要

720Pハイビジョン、1080Pフルハイビジョン　DVI出力　カラーカメラ

特　　徴

HDMIコネクタでモニターへダイレクト接続、PCレスで観察システムを構築可能にオプションのリモコンユニットを使って、画面上にクロスラインやシャドーマスク表示可能HD93DVは従来品（HD133DV）に対し感度が1.5倍になり、今まで以上に明るくなりました。
Fullハイビジョン1080Pモデルも登場し、より高解像度の画像を取得できます。

解像度		ハイビジョン720P	ハイビジョン720P	ハイビジョン720P	Fullハイビジョン1080P	Fullハイビジョン1080P
型番	モノクロ	－	－	－	－	－
	カラー	STC-HD93DV	STC-HD93DV-B	STC-HD93DV-CS	STC-HD203DV	STC-HD203DV-CS
フレームスピード		60fps	60fps	60fps	60fps	60fps
解像度（Pixel）		1280 × 720	1280 × 720	1280 × 720	1920 × 1080	1920 × 1080
センサーサイズ		1/3型	1/3型	1/3型	1/2.8型	1/2.8型
セルサイズ（V×H、μm）		4.08μm×4.08μm	4.08μm×4.08μm	4.08μm×4.08μm	2.8μm×2.8μm	2.8μm×2.8μm
撮像面積（V×H×D、mm）		2.9×5.2×6.0	2.9×5.2×6.0	2.9×5.2×6.0	3.0×5.4×6.2	3.0×5.4×6.2
センサー	モノクロ	－	－	－	－	－
	カラー	ICX692AQA	ICX692AQA	ICX692AQA	IMX136	IMX136
レンズマウント		Cマウント	Cマウント	CSマウント	Cマウント	CSマウント

映像階調	RGB24bit
インターフェース	HDMIコネクタ (DVI 1.0準拠)
露光時間	最小露光時間：10μsec(60fps、59.94fps)、11.9μsec(50fps)、最大露光時間：１フレーム期間、オートシャッター
通信機能	+3.3V UART通信(通信治具：JIG-USB-HD)、オンスクリーンディスプレイ(リモコンユニット：RC-HD133)
レンズマウント	Cマウント、CSマウント
光学フィルター	赤外線カットフィルター有り
電源	+9.0 ～ +15.0Vdc　　3.0W以下　（HD133DVを代表として記載）
外形寸法、重量	40(W)×40(H)×45.8(D)mm、＊コネクタ部含まず, 約120g
