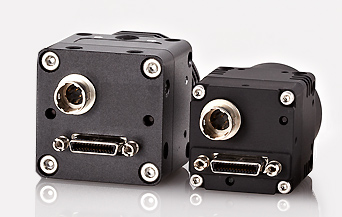

Camera Link CCDモデル

概  要

小型最小・最軽量カメラリンク カメラシリーズ

特  徴

VGA~5Mまで幅広いラインアップ
高速フレームレート品もご用意しております。

解像度 VGA VGA VGA XGA 1.3M
型番 モノクロ STC-MB33PCL STC-MB32PCL STC-CL338A STC-MB83PCL STC-MB133PCL
カラー STC-MC33PCL STC-MC32PCL STC-CLC338A STC-MC83PCL STC-MC133PCL
フレームスピード 90fps 90fps 240fps 30fps 22fps
解像度(Pixel) 648×494 648×494 644×484 1024×768 1280×966
センサーサイズ 1/3型 1/2型 1/3型 1/3型 1/3型
セルサイズ(V × H、μm) 7.4×7.4μm 7.4×7.4μm 7.4×7.4μm 4.65×4.65μm 3.75×3.75μm
撮像面積(V × H × D、mm) 3.6×4.8×6 3.6×4.8×6 3.6×4.8×6 3.6×4.8×6 3.6×4.8×6
センサー モノクロ ICX424AL ICX414AL KAI-0340S ICX204AL ICX445AL
カラー ICX424AQ ICX414AQ KAI-0340DCM ICX204AQ ICX445AQ
レンズマウント Cマウント Cマウント Cマウント Cマウント Cマウント
解像度 SXGA UXGA UXGA 5M
型番 モノクロ STC-MB152PCL STC-MB202PCL STC-MB232PCL STC-PCL501A
カラー STC-MC152PCL STC-MC202PCL STC-MC232PCL STC-PCLC501A
フレームスピード 19fps 14fps 30fps 16fps
解像度(Pixel) 1360×1040 1620×1220 1620×1220 2448×2058
センサーサイズ 1/2型 1/1.8型 1/1.8型 2/3型
セルサイズ(V × H、μm) 4.65×4.65μm 4.4×4.4μm 4.4×4.4μm 3.45×3.45μm
撮像面積(V × H × D、mm) 4.8×6.4×8 5.4×7.1×8.9 5.4×7.1×8.9 7.1×8.4×11
センサー モノクロ ICX205AL ICX274AL ICX274AL ICX625AL
カラー ICX205AQ ICX274AQ ICX274AQ ICX625AQ
レンズマウント Cマウント Cマウント Cマウント Cマウント


共通仕様

映像階調

mono8/10bit

インターフェース

CameraLink Baseコンフィグレーション

露光時間 最小時間は各モデルによる ~ 1フレーム(フリーランモード)、トリガーモード: 最小時間は各モデルによる ~ 任意
通信機能 RS232準拠(カメラリンクコネクタ経由)
レンズマウント Cマウント
光学フィルター 赤外線カットフィルター無し(カラー・モノクロとも)
電源 +10.8 ~ +13.2Vdc 1.8W以下
外形寸法、重量 28(W)×28(H)×29.5(D)mm、*マウント・コネクタ部含まず、約43g
