カラーTVフォーマット ケース/ボード
概 要
TVフォーマットカラーCCDカメラ
特 徴
ボード・ケースや解像度・インチサイズなどフルラインアップ
1/2型と1/3型は近赤外領域対応の高感度タイプもラインアップ（型番は-の後にHを付ける）
製品ラインアップ
| 解像度 | 40万画素 | 40万画素 | 40万画素 | 40万画素 | |
| 型番 | モノクロ | ー | ー | ー | ー |
| カラー | STC-630 | STC-635 | STC-620 | STC-625 | |
| 撮像方式 | NTSC | PAL | NTSC | PAL | |
| 解像度（Pixel） | 768 × 494 | 752 × 582 | 768 × 494 | 752 × 582 | |
| センサーサイズ | 1/3型 | 1/3型 | 1/2型 | 1/2型 | |
| セルサイズ（V×H、μm） | 7.40 × 6.35μm | 6.25 × 6.50μm | 9.8 × 8.4μm | 8.3 × 8.6μm | |
| 撮像面積（V×HD、mm） | 3.6 × 4.8 × 6 | 3.6 × 4.8 × 6 | 4.8 × 6.4 × 8 | 4.8 × 6.4 × 8 | |
| センサー | モノクロ | － | － | － | － |
| カラー | ICX638BKA | ICX639BKA | ICX418AKL | ICX419AKL | |
| レンズマウント | CSマウント/固定レンズ | CSマウント/固定レンズ | Cマウント/固定レンズ | Cマウント/固定レンズ | |
共通仕様
| 査方式 | 2:1インターレース |
|---|---|
| 映像出力 | VBS 1.0Vp-p 75Ω |
| 露光時間 | 高速シャッター：1/60、1/125、1/250、1/500、1/1,000、1/2,000、1/4,000、1/10,000秒 低速シャッター：2FLD、4FLD、6FL、8FLD、10FLD、12FLD、14FLD、16FLD（FLD=フィールド) オートシャッター：1/10,000秒 ～ 1/60秒(NTSC) / ～1/50秒(PAL) |
| 通信機能 | ボードタイプ：+3.3V UART通信(通信治具 JIG-USB1)、ケースタイプ：RS232準拠(通信ケーブル JIG-RS232-DQT) |
| レンズマウント | CSマウント、固定レンズ （620/625 は Cマウント、固定レンズ） |
| 光学フィルター | 赤外線カットフィルター有り |
| 電源 | +10.0 ～ +12.0Vdc W以下 |
ラインアップ表
| レンズマウント | 映像出力 | 機能・特徴 | 型番 | 型番 | |||
| 1/3型 40万画素 | 1/2型 40万画素 | ||||||
| NTSC | PAL | NTSC | PAL | ||||

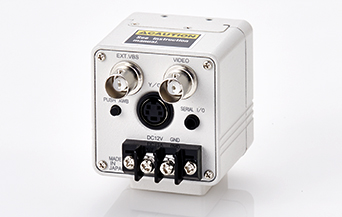

| ケース | 630/635：CSマウント 620/625：Cマウント |
Y/C、BNC | 電源端子台 | STC-630PWT | STC-635PWT | STC-620PWT | STC-625PWT |
| 電源ピンジャック | STC-630PWJ | STC-635PWJ | STC-620PWJ | STC-625PWJ | |||
| 外部制御・電源12pin | STC-630PWC | STC-635PWC | STC-620PWC | STC-625PWC | |||
| ボード | 固定レンズ付 | Y/C | STC-630L3 | STC-635L3 | - | - | |
| CSマウント | STC-630CS3 | STC-635CS3 | - | - | |||
| Cマウント | － | - | - | STC-620C3 | STC-625C3 | ||
